| 3術語定義和代號
蝸桿、蝸輪的誤差、以及傳動和側隙的定義代號見表1。
表1
|
序號 |
名稱 |
代號 |
定義 |
|
1 |
|
△fhL
fhL |
在蝸桿、輪齒的工作齒寬范圍（兩
端不完整齒部分應除外）內，蝸桿分
度圓柱面1）上，包容實際螺旋線的最
近兩條公稱螺旋線間的法向距離 |
|
2 |
蝸桿一轉螺旋線誤差
蝸桿一轉螺旋線公差 |
△fh
fh |
在蝸桿輪齒的一轉范圍內，蝸桿
分度圓柱面1）上，包容實際螺旋線的
最近兩條理論螺旋線間的法向距離 |
|
3 |
|
△fpx
+fpx
-fpx |

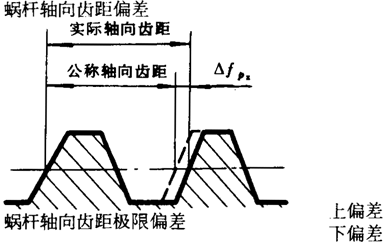

在蝸桿軸向截面上實際齒距與公
稱齒距之差 |
|
4 |
|
△fpxL
fpxL |

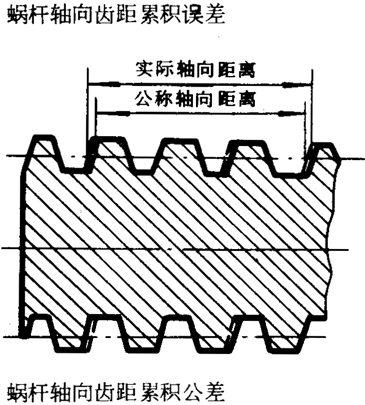

在蝸桿軸向截面上的工作齒寬范
圍（兩端不完整齒部分應除外）內，
任意兩個同側齒面間實際軸向距離與
公稱軸向距離之差的最大絕對值 |
|

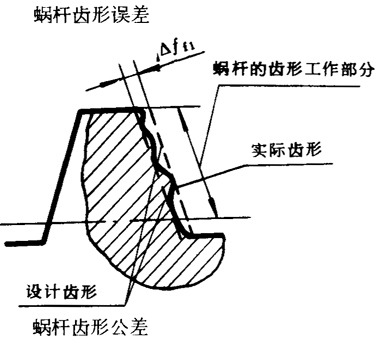

5 |
|
△ff1
ff1 |
在蝸桿輪齒給定截面上的齒形工
作部分內，包容實際齒形且距離為最
小的兩條設計齒形間的法向距離。
當兩條設計齒形線為非等距離的
曲線時，應在靠近齒體內的設計齒形
線的法線上確定其兩者間的法向距離 |
|
6 |
|
△fr
fr |

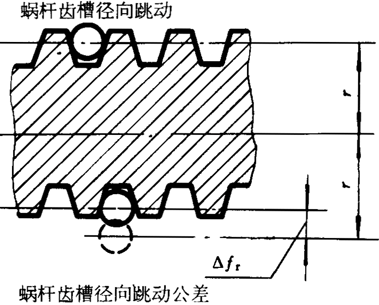

在蝸桿任意一轉范圍內，測頭在
齒槽內與齒高中部的齒面雙面接觸，
其測頭相對于蝸桿軸線的徑向最大變
動量 |
|
7 |
|
△Es1
Ess1
Esi1
Ts1 |

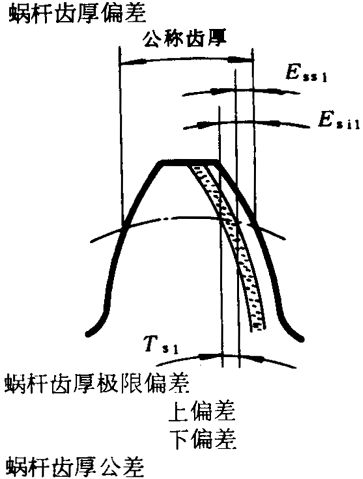

在蝸桿分度圓柱上，法向齒厚的
實際值與公稱值之差 |
|

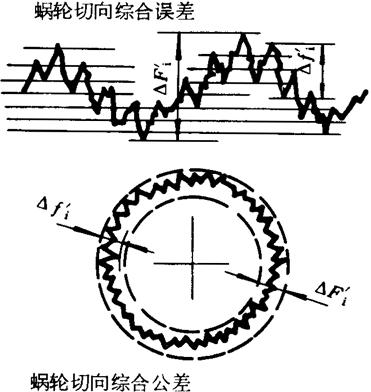

8 |
|
△Fi′
Fi′ |
被測蝸輪與理想精確的測量蝸桿2）
在公稱軸線位置上單面嚙合時，在被
測蝸輪一轉范圍內實際轉角與理論轉
角之差的總幅度值。以分度圓弧長計 |
|
9 |
蝸桿一齒切向綜合誤差
蝸輪一齒切向綜合公差 |
△fi′
fi′ |
被測蝸輪與理想精確的測量蝸桿2）
在公稱軸線位置上單面嚙合時，在被
測蝸輪一齒距角范圍內實際轉角與理
論轉角之差的最大幅度值。以分度圓
弧長計 |
|

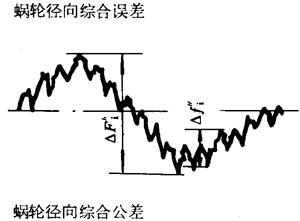

10 |
|
△Fi″
Fi″ |
被測蝸輪與理想精確的測量蝸桿
雙面嚙合時，在被測蝸輪一轉范圍內，
雙嚙中心距的最大變動量 |
|
11 |
蝸輪一齒徑向綜合誤差
蝸輪一齒徑向綜合公差 |
△fi″
fi″ |
被測蝸輪與理想精確的測量蝸桿
雙面嚙合時，在被測蝸輪一齒距角范
圍內雙嚙中心距的最大變動量 |
|

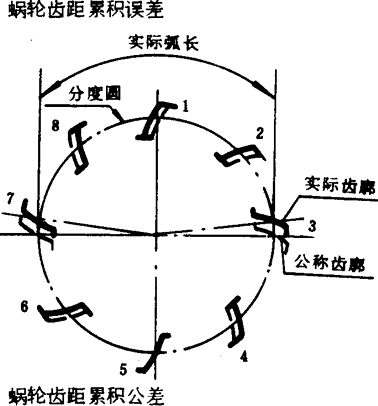

12 |
|
△Fp
Fp |
在蝸輪分度圓上3）任意兩個同
側齒面間的實際弧長與公稱弧長之差
的最大絕對值 |
|
13 |
|
△FPK
FPK |

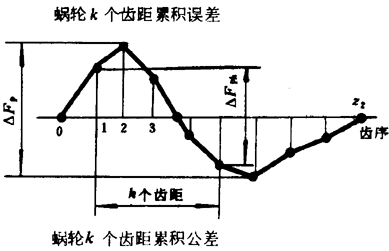

在蝸輪分度圓3），k個齒距內
同側齒面間的實際弧長與公稱弧長之
差的最大絕對值。
k為2到小于1/2z2的整數 |
|
14 |
|
△Fr
Fr |

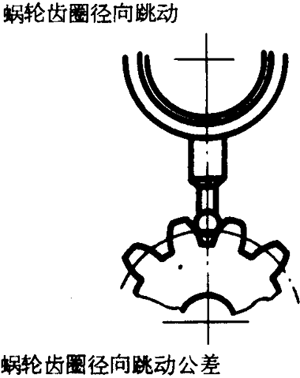

在蝸輪一轉范圍內，測頭在靠近
中間平面的齒槽內與齒高中部的齒面
雙面接觸，其測頭相對于蝸輪軸線徑
向距離的最大變動量 |
|

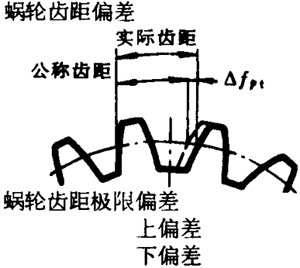

15 |
|
△fpt
+fpt
-fpt |
在蝸輪分度圓上3），實際齒距與
公稱齒距之差。
用相對法測量時，公稱齒距是指
所有實際齒距的平均值 |
|

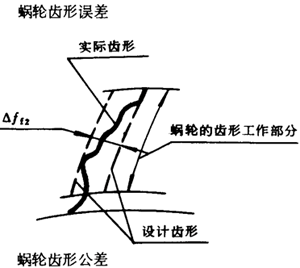

16 |
|
△ff2
ff2 |
在蝸輪輪齒給定截面上的齒形工
作部分內，內容實際齒形且距離為最
小的兩條設計齒形間的法向距離。
當兩條設計齒形線為非等距離曲
線時，應在靠近齒體內的設計齒形線
的法線上確定其兩者間的法向距離 |
|

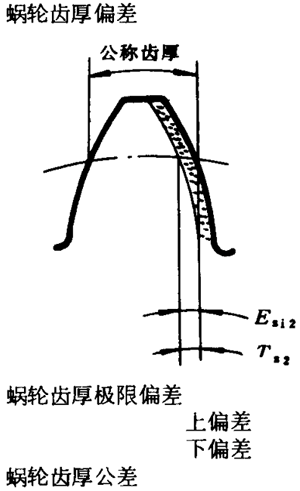

17 |
|
△Es2
Ess2
Esi2
Ts2 |
在蝸輪中間平面上，分度圓齒厚
的實際值與公稱值之差 |
|
18 |
|
△Fic′
Fic′ |

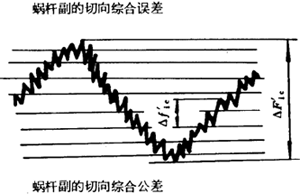

安裝好的蝸桿副嚙合轉動時，在
蝸輪和蝸桿相對位置變化的一個整周
期內，蝸輪的實際轉角與理論轉角之
差的總幅度值。以蝸輪分度圓弧長計 |
|
19 |
蝸桿副的一齒切向綜合誤差
蝸桿副的一齒切向綜合公差 |
△fic′
fic′ |
安裝好的蝸桿副嚙合轉動時，在
蝸輪一轉范圍內多次重復出現的周期
性轉角誤差的最大幅度值。以蝸輪分
度圓弧長計 |
|
20 |
|
|

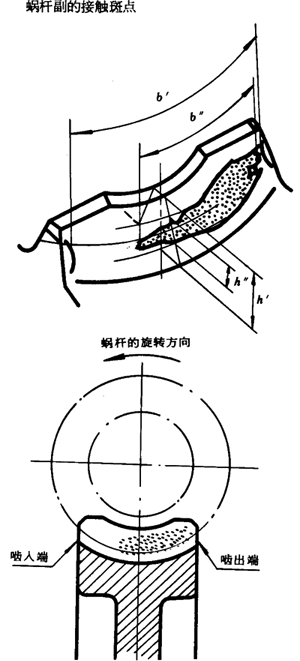

安裝好的蝸桿副中，在輕微力的
制動下，蝸桿與蝸輪嚙合運轉后，在
蝸輪齒面上分布的接觸痕跡。接觸斑
點以接觸面積大小、形狀和分布位置
表示。
接觸面積大小按接觸痕跡的百分
比計算確定：
沿齒長方向——接觸痕跡的長度
b″4)與工作長度b′之比的百分?jǐn)?shù)。
即b″/ b′×100%
沿齒高方向——接觸痕跡的平均
高度h″與工作高度h′之比的百分?jǐn)?shù)。
即h″/ h′×100%。
接觸形狀以齒面接觸痕跡總的幾
何形狀的狀態確定。
接觸位置以接觸痕跡離齒面嚙入、
嚙出端或齒頂、齒根的位置確定。 |
|
21 |
|
△fa
+fa
-fa |

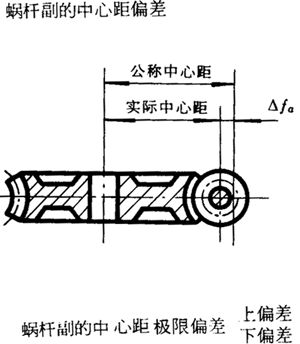

在安裝好的蝸桿副中間平面內，
實際中心距與公稱中心距公差 |
|
22 |
|
△fx
+fx
-fx |

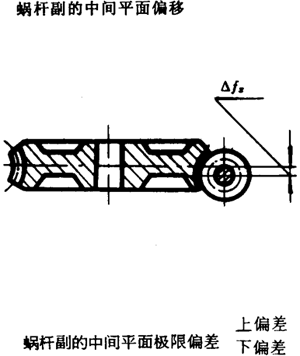

在安裝好的蝸桿副中，蝸輪中間
平面與傳動中間平面之間的距離 |
|
23 |
蝸桿副的軸交角偏差
蝸桿副的軸交角極限偏差 上偏差
下偏差 |
△fΣ
+fΣ
-fΣ |

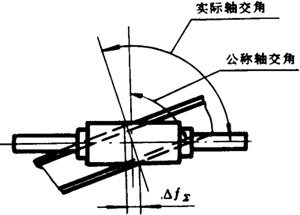

在安裝好的蝸桿副中，實際軸交
角與公稱軸交角之差。
偏差值按蝸輪齒寬確定，以其線
性值計 |
|

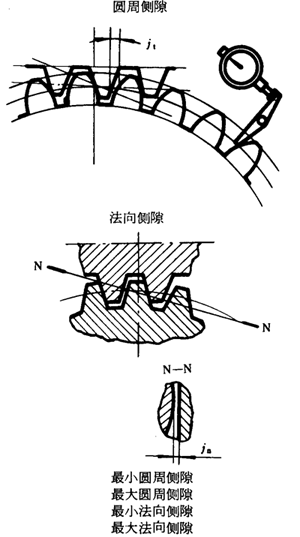

24 |
|
jt
jn
jtmin
jtmax
jnmin
jnmax |
在安裝好的蝸桿副中，蝸桿固定
不動時，蝸輪從工作齒面接觸到?*?/FONT>
作齒面接觸所轉過的分度圓弧長
在安裝好的蝸桿副中，蝸桿和蝸
輪的工作齒面接觸時，兩?*ぷ鞒菝?/FONT>
間的最小距離。 |
注：1）允許在靠近蝸桿分度圓柱的同軸圓柱面上檢驗。
2）允許用配對蝸桿代替測量蝸桿進行檢驗。這時，也即為蝸桿副的誤差，見附錄A。
3）允許在靠近中間平面的齒高中部進行測量。
4）在確定接觸痕跡長度b″時，應扣除超過模數值的斷開部分。 |
