| 錐齒輪圖樣上應注明的尺寸數據（GB12371-90）
本標準參照采用ISO1341-1976《直齒錐齒輪——為獲得所需要的齒輪用戶提供給制造廠家的數據》。
1主題內容與適用范圍
本標準規定了直齒及相交軸弧齒錐齒輪在圖樣上應注明的尺寸數據。在特殊情況下，還應補充其他的數據。
本標準適用于直齒及相交軸弧齒錐齒輪。
2引用標準
GB12368 錐齒輪模數
GB12369 直齒及斜齒錐齒輪基本齒廓
GB11365 錐齒輪和準雙曲面齒輪精度
GB12370 錐齒輪和準雙曲面齒輪術語
3需要在圖樣上標注的一般尺寸數據
3.1齒頂圓直徑及期公差。
3.2齒寬。
3.3頂錐角。
3.4背錐角。
3.5孔（軸）徑及其公差。
3.6定位面（安裝基準面）。
3.7從分錐（或節錐）頂點至定位面的距離及其公差。
3.8從齒尖至定位面的距離。
3.10齒面精糙度（若需要，包括齒根表面及齒根圓角處的表面粗糙度）。
4需要用表格列出的數據及參數
4.1模數（一般為大端端面模數）。
4.2齒數（對扇形齒輪應注明全齒數）。
4.3基本齒廓（符合GB 12369時僅注明法向齒形角，不符合時則應以圖樣表明基特性）。
4.4分度圓直徑（對于高度變位錐齒輪，等于節圓直徑）。
4.5分度錐角（對于高度變位錐齒輪，等于節錐角）。
4.6根錐角。
4.7錐距。
4.8螺旋角及螺旋方向。
4.9高度變位系數（徑向變位系數）。
4.10切向變位系數（齒厚變位系數）。
4.11測量齒厚及其公差。
4.12測量齒高。
4.13精度等級。
4.14接觸斑點的高度沿齒高方向的百分比，長度沿齒長方向的百分比。
4.15全齒高。
4.16軸交角。
4.17側隙
4.18配對齒輪圖號。
4.20檢查項目代號及其公差值。
5其他
5.1齒輪的技術要求除在圖樣中以符號、公差表示及在參數表中以數值表示外，還可用文字在圖右下方逐條列出。
5.2圖樣中的參數表一般放在圖樣的右上角。
5.3參數表中列出的參數項目可根據需要增減；檢查項目可根據使用要求確定，但應符全GB11365的規定。
5.4示例見附錄A（參考件）。

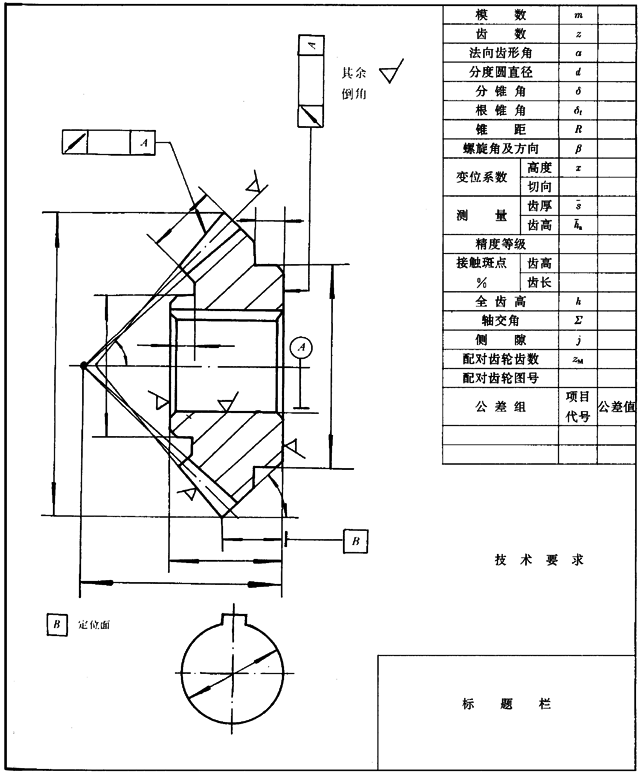

附錄A
示例
（參考件）
附加說明：
本標準由中華人民共和國機械電子工業部提出。
本標準由鄭州機械研究所歸口。
本標準由天津齒輪機床研究所負責起草。
本標準主要起草人盛傳倫。 |
