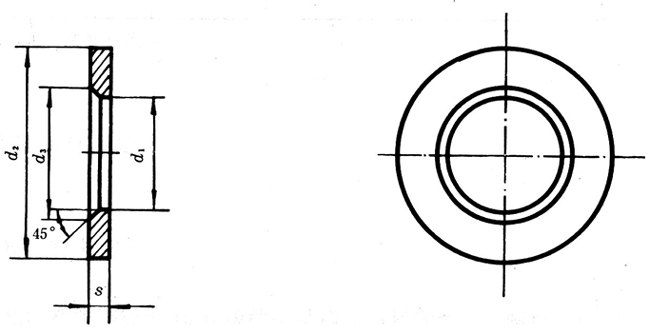

尺寸按下列圖、表所示。
mm
|
規格(螺紋大徑) |
12 |
16 |
20 |
(22) |
24 |
(27) |
30 |
|
d1 |
min |
13 |
17 |
21 |
23 |
25 |
28 |
31 |
|
max |
13.43 |
17.43 |
21.52 |
23.52 |
25.52 |
28.52 |
31.62 |
|
d2 |
min |
23.7 |
31.4 |
38.4 |
40.4 |
45.4 |
50.1 |
54.1 |
|
max |
25 |
33 |
40 |
42 |
47 |
52 |
56 |
|
s |
公稱 |
3,0 |
4.0 |
4．O |
5.0 |
5.O |
5.O |
5.O |
|
min |
2.5 |
3.5 |
3.5 |
4.5 |
4.5 |
4.5 |
4.5 |
|
max |
3.8 |
4.8 |
4.8 |
5.8 |
5.8 |
5.8 |
6.8 |
|
d3 |
min |
15.23 |
19.23 |
24.32 |
26.32 |
28.32 |
32.84 |
35.84 |
|
max |
16.03 |
20.03 |
25.12 |
27.12 |
29.12 |
33.64 |
36.64 |
|
每l 000個鋼墊圈的
理論質量，kg |
lO.47 |
23.40 |
33.55 |
43.34 |
55.76 |
66.52 |
75.42 |
注：括號內的規格為第二選擇系列。
4 技術條件
技術條件按GB/T 1231規定。
5 標記
5.1 標記方法按GB 1237規定。
5.2 標記示例：
規格為20 mm、熱處理硬度為HRC 35～45的鋼結構用高強度墊圈的標記：
墊圈GB/T 1230 20
_____________________________
附加說明：
本標準由中華人民共和國鐵道部提出，由鐵道部標準計量研究所歸口。
本標準由鐵道部科學研究院、上海標準件公司、大冶鋼廠、冶金工業部建筑研究總院共同起草。
本標準主要起草人程季青、沈家驊。
本標準委托鐵道部科學研究院鐵道建筑研究所負責解釋。 |
