3.2.2.1.6 螺旋彈簧聯軸器

利用若干圓柱螺旋彈簧通過圓柱銷，以實現兩半聯軸器凸緣聯接的聯軸器，見圖26。

圖26

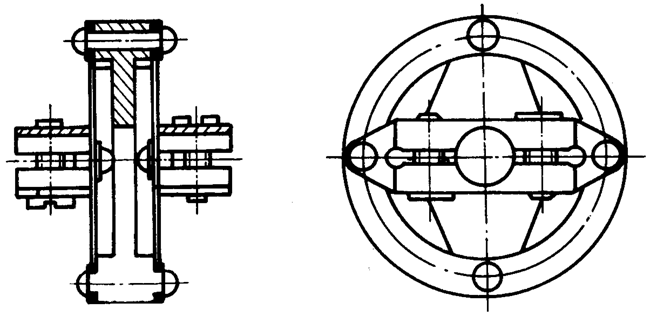

3.2.2.1.7 浮動盤簧片聯軸器

利用中間浮動盤通過簧片，以實現兩半聯軸器聯接的聯軸器，見圖27。

圖27

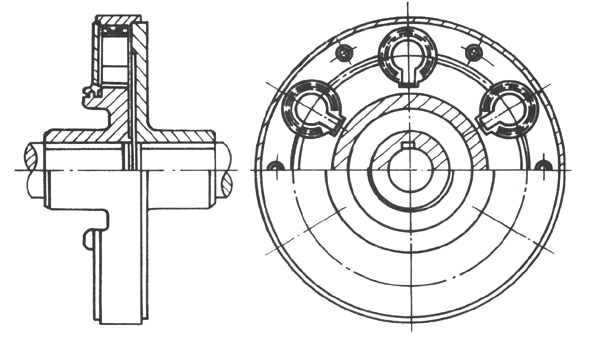

3.2.2.1.8 卷簧聯軸器

利用若干卷簧組通過中間環，以實現兩半聯軸器聯接的聯軸器，見圖28。

圖28

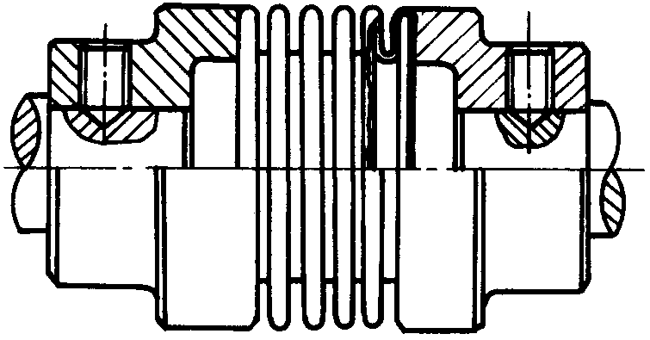

3.2.2.1.9 波紋管聯軸器

利用波紋管以焊接或其他聯接方式，以實現兩半聯軸器聯接的聯軸器，見圖29。

圖29

3.2.1.10 彈性管聯軸器

利用彈性管，以實現兩軸聯接的聯軸器，見圖30。

圖30

3.2.2.1.11 薄膜聯軸器

利用固定在中間盤兩組薄膜通過撥盤，以實現兩軸聯接的聯軸器，見圖31。

圖31

3.2.2.2 非金屬?gòu)椥栽�件彈性�?lián)軸器

具有非金屬?gòu)椥栽�件的彈性�?lián)軸器。

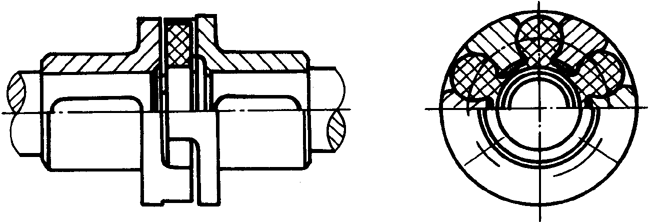

3.2.2.2.1 梅花形彈性聯軸器

利用梅花形彈性元件，置于兩半聯軸器凸爪之間，以實現兩半聯軸器聯接的聯軸器，見圖32。

圖32

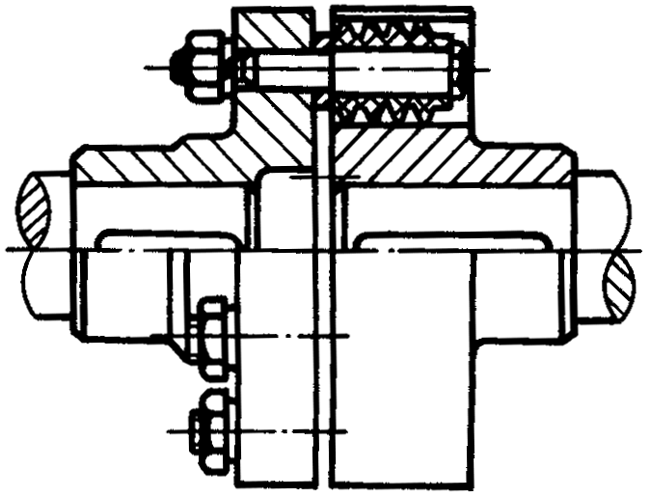

3.2.2.2.2 彈性套柱銷聯軸器

利用一端帶有彈性套的柱銷，裝在兩半聯軸器凸緣孔中，以實現兩半聯軸器聯接的聯軸器，見圖33。

圖33

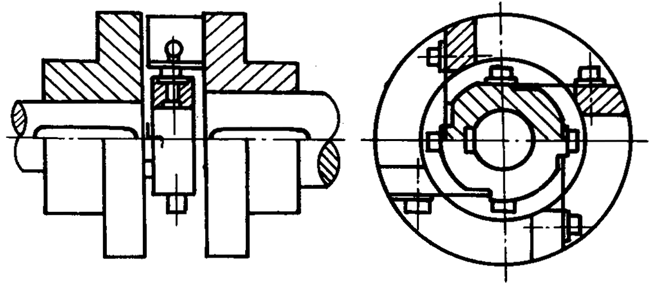

3.2.2.2.3 彈性柱銷聯軸器

利用若干非金屬材料制成的柱銷，置于兩半聯軸器凸緣孔中，以實現兩半聯軸器聯接的聯軸器。見圖34。

圖34

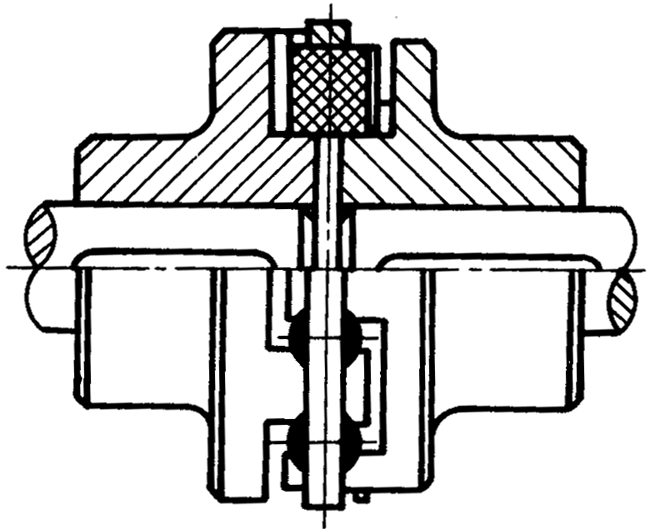

3.2.2.2.4 徑向彈性柱銷聯軸器

利用若干徑向分布的非金屬材料制成的柱銷，置于兩半聯軸器徑向凸緣孔中，以實現兩半聯軸器聯接的聯軸器，見圖35。

圖35

3.2.2.2.5 彈性柱銷齒式聯軸器

利用若干非金屬材料制成的柱銷，置于兩半聯軸器與外環內表面之間的對合孔中，以實現兩半聯軸器聯接的聯軸器，見圖36。

圖36

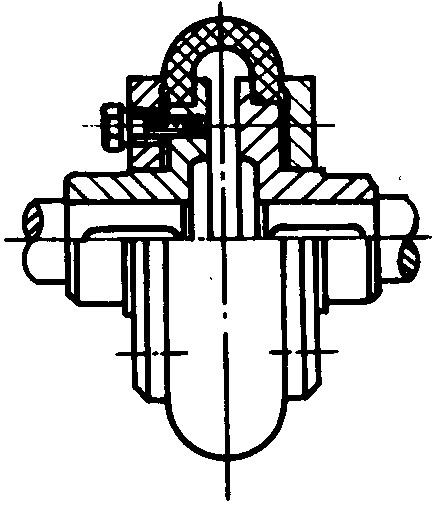

3.2.2.2.6 輪胎式聯軸器

利用輪胎狀彈性元件，以螺栓與兩半聯軸器聯接的聯軸器，見圖37。

圖37

3.2.2.2.7 橡膠金屬環聯軸器

利用橡膠硫化粘結在金屬上的圓環形組合件，以螺栓與兩半聯軸器聯接的聯軸器，見圖38。

圖38
