| 13壽命系數YNT
13.1概述
壽命系數YNT是有限壽命（應力循環次數有限）時所允許比較高的彎曲應力與在3×106循次數的彎曲疲勞極限應力的比值。
對YNT的主要影響因素有；
——材料和熱處理（見GB/T8539）；
——載荷的循環次數（使用壽命）NL；
——失效判據；
——要求的運轉平穩性；
——齒輪材料的純度；
——材料的塑性的斷裂韌性；
——殘余應力。
GB/T10062規定，應力循環次數NL的定義為在載荷作用下輪齒嚙合的次數。材料的彎曲疲勞極限是按輪齒加載循環次3×106建立的，可靠度99%。
超過3×106循環次數，經驗證明可取YNT=1。
當YNT=1時，應考慮采用最佳的材質和制造工藝。
13.2A法（YNT-A）
S-N或損傷曲線是從實際齒輪在有限壽命下得到的曲線。在這種情況下，YδrelT、YRrelT和YX系數實際上已包括在S-N/損傷曲線中，所以在計算用齒根應力時，可取YNT-A=1。
13.3B法（YNT-B）
13.3.1概述
這個方法是用標準試驗齒輪的壽命系數YNT評估齒輪在有限壽命時的許用齒根應力和可靠性。YNT中沒有包含YδrelT、YRrelT和YX的影響,因此在有限壽命時要考慮這些系數修正的影響(見GB/T3480)。
13.3.2曲線圖
對于表強度和疲勞強度，YNT值是材料和熱處理的函數，YNT可從圖11查得；其值是根據大量試驗得到的，其判據是：對于表面硬化鋼和滲氮硬化鋼是產生損傷或初始裂紋；對于結構鋼和調質鋼是達到屈服極限。

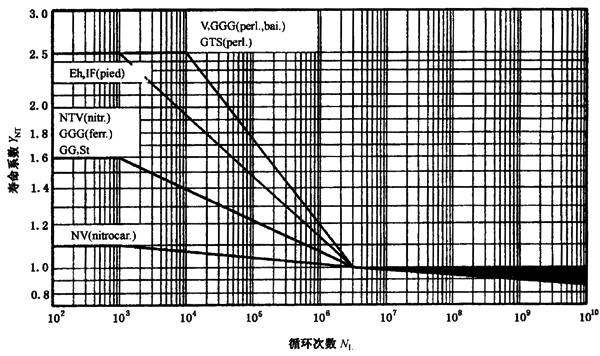

圖11壽命系數YNT（標準試驗齒輪）
13.3.3計算法
對于靜強度和疲勞強度的壽命系數可從表3查得，對于有限壽命的YNT在疲勞強度極限和靜強度極限之間插值確定（YNT的插值計算見GB/T3480）。
注：對于循環次數≤103,應避免應力水平高于允許值，否則輪齒材料會超過彈性極限。
表3靜強度和疲勞強度的壽命系數YNT
|
材料
|
應力循環次數NL
|
壽命系數YNT
|
|
V
|
NL≤104，靜強度 |
2.5
|
|
GGG（perl.,bai.）
|
NL=3×106，疲勞強度 |
1.0
|
|
GTS(perl.)
|
NL=1010疲勞強度
優選材料、制造工藝，并經生產實踐驗證
|
0.85
1.0
|
|
Eh,IF(齒根)
|
NL≤103，靜強度 |
2.5
|
| NL=3×106，疲勞強度 |
1.0
|
|
NL=1010疲勞強度
優選材料、制造工藝，并經生產實踐驗證
|
0.85
1.0
|
|
St
|
NL≤103，靜強度 |
1.6
|
|
NTV(nitr.)
|
NL=3×106，疲勞強度 |
1.0
|
|
GG,GGG(ferr.)
|
NL=1010疲勞強度
優選材料、制造工藝，并經生產實踐驗證
|
0.85
1.0
|
|
NV(nitrocar.)
|
NL≤103，靜強度 |
1.1
|
| NL=3×106，疲勞強度 |
1.0
|
|
NL=1010疲勞強度
優選材料、制造工藝，并經生產實踐驗證
|
0.85
1.0
|
|
