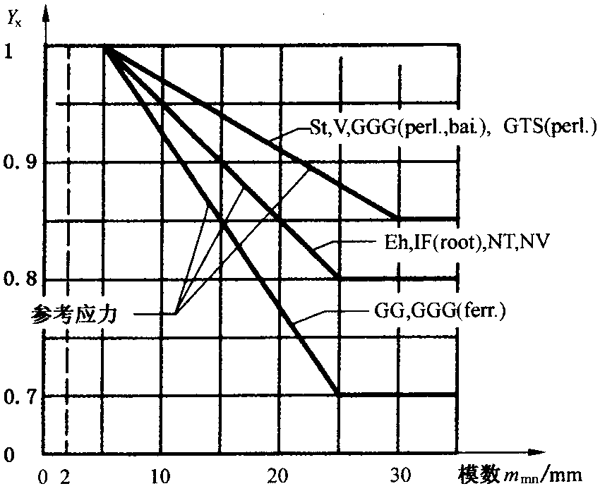

| 12尺寸系數YX 12.1概述 尺寸系數YX是考慮強度隨著尺寸的增大而減小的系數。 對YX影響的主要因素有： ——輪齒尺寸； ——齒輪直徑； ——輪齒尺寸與直徑之比； ——接觸斑點的面積； ——材料和熱處理； ——滲碳深度與齒厚之比。 如果沒有個人的或其他驗證過的經驗，YX可按法向模數mmn和材料近似地從圖10查取。 圖10彎曲強度的尺寸系數YX（用于材料彎曲疲勞極限） YX可用式（83）～式（85）計算，近似地表示圖10中的曲線。 12.2公式 12.2.1結構鋼、調質鋼、球墨鑄鐵、珠光體可鍛鑄鐵 YX=1.03-0.006mmn……………………（83） 12.2.2滲碳淬火鋼、全齒廓感應或火焰淬火鋼、滲氮鋼或氮碳共滲鋼 YX=1.05-0.01mmn……………………（84） 并規定0.8≤YX≤1.0。 12.2.3灰鑄鐵 YX=1.075-0.015mmn……………………（85） 并規定0.70≤YX≤1。 |
