| 附錄A
齒坯公差
（參考件）
本標準推薦采用的齒坯公差見表A1～表A4。
表A1齒坯尺寸公差 μm
|
精度等級 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
孔 |
IT4 |
IT5 |
IT6 |
IT7 |
IT8 |
|
軸 |
IT4 |
IT5 |
IT6 |
IT7 |
IT8 |
|
外徑 |
h7 |
h8 |
h9 |
h10 |
注：IT值為標準公差，按GB1800-79《公差與配合總論 標準公差與基本偏差》的規定確定。
表A2齒坯頂錐斜向圓跳動公差和基準端面圓跳動公差 μm
|
精度等級 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
頂錐斜向
圓跳動公差 |
外徑
mm |
≤12 |
3 |
4 |
6 |
9 |
12 |
15 |
19 |
24 |
30 |
|
＞12～20 |
3 |
5 |
7 |
10 |
13 |
17 |
21 |
27 |
33 |
|
＞20～32 |
4 |
5 |
8 |
11 |
15 |
19 |
24 |
30 |
37 |
|
＞32～50 |
4 |
6 |
9 |
13 |
17 |
21 |
27 |
33 |
42 |
|
＞50～80 |
5 |
7 |
10 |
15 |
19 |
24 |
30 |
38 |
48 |
|
＞80～125 |
5 |
8 |
12 |
17 |
22 |
28 |
34 |
43 |
55 |
|
＞125～200 |
6 |
9 |
14 |
20 |
25 |
32 |
40 |
50 |
62 |
|
基準端面圓跳動公差 |
IT4 |
IT5 |
IT6 |
IT7 |
表A3齒坯輪冠距極限偏差 ±μm
|
精度等級 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
外徑
mm |
≤12 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
16 |
19 |
|
＞12～32 |
4 |
5 |
7 |
9 |
11 |
13 |
16 |
19 |
23 |
|
＞32～80 |
5 |
6 |
8 |
10 |
13 |
16 |
19 |
23 |
29 |
|
＞80～200 |
6 |
8 |
10 |
12 |
16 |
20 |
24 |
29 |
36 |
表A4齒坯頂錐角極限偏差 ±(′)
|
精度等級 |
4～5 |
6 |
7 |
8 |
9 |
10～12 |
|
齒寬mm |
≤5 |
5 |
7 |
10 |
14 |
20 |
26 |
|
＞5～10 |
3 |
4 |
6 |
8 |
11 |
16 |
|
＞10 |
2 |
3 |
3 |
3 |
3 |
3 |
附錄B
公差或極限偏差計算及公比
（參考件）
B1公差計算式（7級）
式中系數A、C見表B1。
表B1
|
精度等級 |
A |
C |
|
4～5 |
1 |
4.7 |
|
6～7 |
1.5 |
7.5 |
|
8～9 |
3.0 |
15 |
|
10～12 |
6.0 |
30 |
B2公差關系式
a.Fi′=FP+ff
b.fi′=|fPt|+ff
c.FiΣc″=1.96Fr
d.1.4fi″(fi″按GB2363取值)
e.Fvj=1.36Fr
f.FiΣ″=0.7FiΣc″
g.fiΣ″=0.7fiΣc″
h.Fit′=Fi1′+Fi2′
B3公比

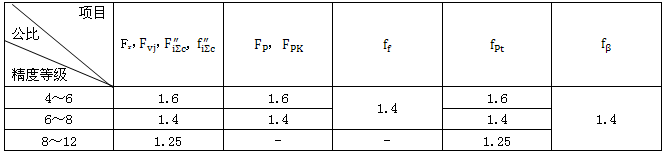

級間公比按表B2規定。
表B2
B4側隙
B4.1jnmin采用的IT值見表B3。
表B3
|
側隙種類 |
h |
g |
f |
e |
d |
|
jnmin |
0 |
IT5 |
IT6 |
IT7 |
IT8 |
附錄C
接觸斑點，軸間距極限偏差（±fa）及軸交角極限偏差（±EΣ）
（參考件）
C1接觸斑點大小與精度對應關系數見表C1。
表C1接觸斑點
|
精度等級 |
4～5 |
6～7 |
8～9 |
10～12 |
|
接觸斑點 |
沿齒寬方向，%不小于 |
60 |
50 |
40 |
30 |
|
沿齒高方向，%不小于 |
70 |
60 |
50 |
35 |
C2軸間距極限偏差（±fa）值，見表C2。
表C2±fa
|
精度等級 |
中點錐距Rm(mm) |
|
≤12 |
＞12～20 |
＞20～32 |
＞32～50 |
＞50～80 |
＞80～125 |
＞125～200 |
|
4～5 |
7 |
7 |
8 |
8 |
9 |
10 |
12 |
|
6～7 |
10 |
11 |
12 |
13 |
14 |
16 |
18 |
|
8～9 |
20 |
22 |
24 |
26 |
28 |
32 |
36 |
|
10～12 |
40 |
44 |
48 |
52 |
56 |
64 |
72 |
C3軸交角極限偏差（±EΣ）值，見表C3。
表C3±EΣ
|
中點錐距
（Rm）mm |
小輪分錐角
（δ1）（°） |
側隙種類 |
|
h,g |
f |
e |
d |
|
≤12 |
≤5 |
2 |
3 |
5 |
7 |
|
＞5～25 |
3 |
4 |
6 |
9 |
|
＞25 |
3 |
5 |
8 |
11 |
|
＞12～20 |
≤5 |
3 |
4 |
6 |
9 |
|
＞5～25 |
3 |
5 |
8 |
11 |
|
＞25 |
4 |
6 |
9 |
14 |
|
＞20～32 |
≤5 |
3 |
5 |
8 |
11 |
|
＞5～25 |
4 |
6 |
9 |
14 |
|
＞25 |
5 |
7 |
11 |
17 |
|
＞32～50 |
≤5 |
4 |
6 |
9 |
14 |
|
＞5～25 |
5 |
7 |
11 |
17 |
|
＞25 |
6 |
8 |
13 |
20 |
|
＞50～80 |
≤5 |
5 |
7 |
11 |
17 |
|
＞5～25 |
6 |
8 |
13 |
20 |
|
＞25 |
7 |
10 |
15 |
23 |
|
＞80～125 |
≤5 |
6 |
8 |
13 |
20 |
|
＞5～25 |
7 |
10 |
15 |
23 |
|
＞25 |
8 |
11 |
18 |
27 |
注：此表EΣ數值供設計箱體時參考。其值按 計算。
附加說明：
本標準由機械電子工業部提出。
本標準由機械電子工業部電子標準化研究所歸口。
本標準由七八六廠、哈爾濱工業大學、機械電子工業部電子標準化研究所等單位負責起草。本標準主要起草人張之鳴、曹彬、成熙治、劉法權、秦菊梅、五樂忠、李化民、強山安、詹愛嫦、趙雨生。 |
