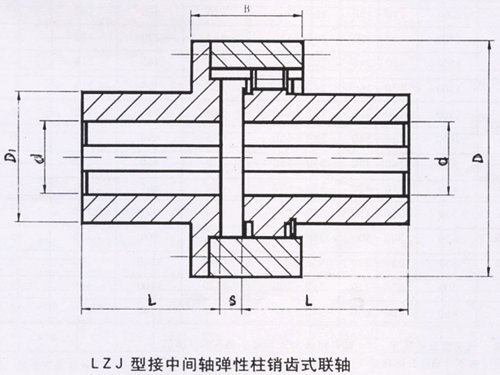

LZJ型接中間軸彈性柱銷齒式聯軸器（GB/T5015-2003）

Tags: K系列螺旋錐齒輪減速機 發布時間: 2015-07-30

LZJ型接中間軸彈性柱銷齒式聯軸器主要參數與尺寸

型號	公稱轉矩Tn KN.m	許用轉速[n] r/min	軸孔直徑 d₁.d₂	軸孔長度	D	D1	B	S	轉動慣量 kg·m²	重量 kg
				Y型、J₁型
				L
LZJ1	0.112	4500	12～28	27～62	84	40	38	2.5	0.002	1.90
LZJ2	0.25	4500	16～38	30～82	98	50	42	2.5	0.003	3.18
LZJ3	0.63	4000	25～48	44～112	124	65	54	3.0	0.011	6.68
LZJ4	1.8	4000	40～70	84～142	166	90	72	4	0.047	15.98
LZJ5	4.5	3600	55～90	84～172	214	120	72	4	0.137	29.50
LZJ6	8	3200	60～95	107～172	240	130	86	5	0.241	39.80
LZJ7	11.2	2700	70～120	107～212	280	160	90	5	0.511	62.82
LZJ8	18	2300	80～130	132～252	330	190	100	6	1.1	101.44
LZJ9	25	2000	90～150	132～252	380	220	115	7	2.253	152.5
LZJ10	31.5	1900	100～170	167～302	400	245	115	8	3.031	185.0
LZJ11	40	1750	110～180	167～302	435	260	130	8	4.499	229.3
LZJ12	63	1600	130～200	202～352	480	290	145	8	7.504	313.3
LZJ13	100	1400	150～250	202～410	545	345	165	8	14.86	484.9
LZJ14	125	1270	170～260	242～352	600	390	170	8	23.98	646.9
LZJ15	160	1200	190～300	282～470	630	420	190	10	32.92	767.5
LZJ16	250	1020	220～340	282～550	745	490	205	10	69.47	1210
LZJ17	355	920	240～380	330～550	825	550	225	10	118.3	1635
LZJ18	450	830	250～420	330～650	920	605	240	13	196.2	2168
LZJ19	630	730	280～450	380～650	1040	695	255	14	358.1	3205
LZJ20	1120	610	320～600	380～800	1240	800	285	15	766.6	4923
LZJ21	1800	490	380～710	450～800	1540	1020	310	18	2143	9212
LZJ22	2240	460	420～750	540～800	1640	1100	330	19	2937	11191
LZJ23	2800	430	450～850	540～880	1760	1240	360	20	4477	14544
注：1：重量、轉動慣量是按Y/J₁軸孔組合型式和最小軸孔的計算值。 2：短時過載不得超過公稱轉矩Tn值的2倍。
