| 4 蝸桿副誤差的定義及代號

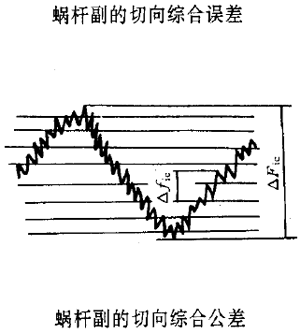

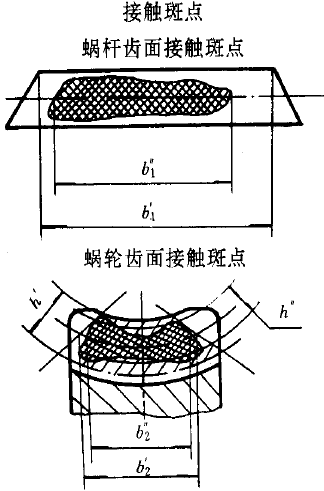

蝸桿副誤差的定義及代號見表2。 表2 類別 | 名稱 | 代號 | 定義 | 1 | | △Fic Fic | 一對蝸桿副，在其標準位置 正確嚙合時，蝸輪旋轉一周范圍 內，實際轉角與理論轉角之差的 總幅度值，以蝸輪計算圓弧長計 | 2 | 蝸輪副的一齒切向綜合誤差 蝸輪副的一齒切向綜合公差 | △Fic Fic | 安裝好的蝸桿副嚙合轉動 時，在蝸輪一轉范圍內多次重復 出現的周期性轉角誤差的最大 幅度值，以蝸輪計算圓弧長計 | 3 | 蝸輪副的中心距偏差 上偏差 中心距極限偏差 下偏差 | △fa +fa -fa | 裝配好的蝸桿副的實際中 心距與公稱中心距之差 | 4 | 蝸桿和蝸輪的喉平面偏差 上偏差 蝸桿喉平面極限偏差 下偏差 上偏差 蝸輪喉平面極限偏差 下偏差 | △fx +fx -fx +fx2 -fx2 | 在裝配好的蝸桿副中，蝸桿 和蝸輪的喉平面的實際位置與 各自公稱位置間的偏移量 | 5 | 傳動中蝸桿軸心線的歪斜度 軸心線歪斜度公差 | △fγ fγ | 在裝配好的蝸桿副中，蝸桿 和蝸輪的軸心線相交角度之差， 在蝸桿齒寬長度一半上以長度 單位測量 | 6 | | | 裝配好的蝸桿副并經加載 運轉后，在蝸桿齒面與蝸輪齒面 上分布的接觸痕跡 接觸斑點的大小按接觸痕 跡的百分比計算確定： 沿齒長方向一接觸痕跡 的長度與齒面理論長度之比的 百分比數 即：
蝸桿：b1″/b1′×100% 蝸輪：b2″/b2′×100% 沿齒高方向—按蝸輪接 觸痕跡的平均高度h″與工作高 度h′之比的百分比數 即：h″/ h′×100 % | 7 | 蝸桿副的側隙 圓周側隙 法向側隙 | jt jn | 在安裝好的蝸桿副中，蝸桿 固定不動時，蝸輪從工作齒面接 觸到?*ぷ鞒菝娼喲ニ?/div> 計算圓弧長
在安裝好的蝸桿副中，蝸桿 和蝸輪的工作齒面接觸時，兩非 工作齒面間的最小距離 |
注：在計算蝸桿螺旋面理論長度b1′時，應將不完整部分的出口和入口及入口處的修緣長度減去。 |
