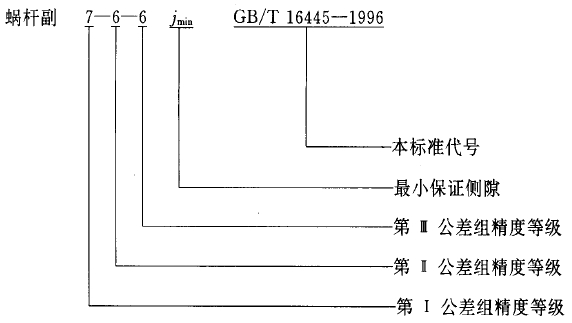

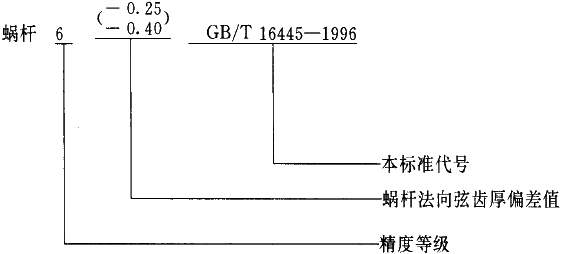

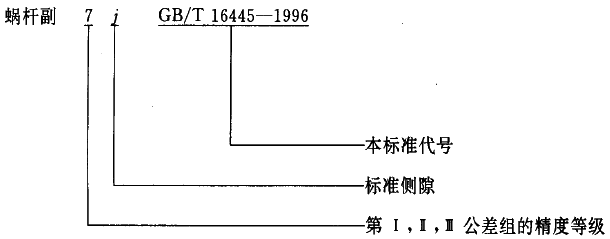

| 11圖樣標注 11.1在蝸桿、蝸輪工作圖上，應分別標注其精度等級、側隙代號或法向弦齒厚偏差和標準代號。 標注示例： 11.1.1蝸桿精度等級為6級，法向弦齒厚公差為標準值，側隙取標準側隙，則標注為： 若蝸桿法向弦齒厚公差為非標準值，如上偏差為-0.25，下偏差為-0.4，則標注為： 11.1.2蝸輪標注方法與蝸桿相同 11.2對蝸桿副應標注出相應的精度等級、側隙代號和本標準代號。標注示例： 11.2.1蝸桿副三個公差組的精度同為7級，標準側隙，則標注為： 11.2.2蝸桿副的第Ⅰ公差組為7級，第Ⅱ、第Ⅲ公差組的精度為6級，側隙為最小保證側隙jmin，則標注為： 附錄A 蝸桿、蝸輪的齒坯公差 （補充件） 表A1蝸桿、蝸輪齒坯尺寸和形狀公差 μm 序號 | 名稱 | 代號 | 中心距mm | ≥80～160 | ＞160～315 | ＞315～630 | ＞630～1250 | 精度等級 | 6 | 7 | 8 | 6 | 7 | 8 | 6 | 7 | 8 | 6 | 7 | 8 | 1 | 蝸桿喉部外圓 直徑公差 | t1 | h7 | h8 | h9 | h7 | h8 | h9 | h7 | h8 | h9 | h7 | h8 | h9 | 2 | 蝸桿喉部徑向 跳動公差 | t2 | 12 | 15 | 30 | 15 | 20 | 35 | 20 | 27 | 40 | 25 | 35 | 50 | 3 | 蝸桿兩基準端 面的跳動公差 | t3 | 12 | 15 | 20 | 17 | 20 | 25 | 22 | 25 | 30 | 27 | 30 | 35 | 4 | 蝸桿喉平面至基 準面端面距離公差 | t4 | ±50 | ±75 | ±100 | ±75 | ±100 | ±130 | ±100 | ±130 | ±180 | ±130 | ±180 | ±200 | 5 | 蝸輪基準端面 的跳動公差 | t5 | 15 | 20 | 30 | 20 | 30 | 40 | 30 | 45 | 60 | 40 | 60 | 80 | 6 | 蝸輪齒坯外徑與軸孔的不同心度公差 | t6 | 15 | 20 | 30 | 20 | 35 | 50 | 25 | 40 | 60 | 40 | 60 | 80 | 7 | 蝸輪喉部直徑公差 | t7 | h7 | h8 | h9 | h7 | h8 | h9 | h7 | h8 | h9 | h7 | h8 | h9 |
附加說明： 本標準由中華人民共和國冶金工業(yè)部提出。 本標準由冶金工業(yè)部北京冶金設備研究院歸口。 本標準由首鋼機械廠負責起草。 本標準主要起草人張德華、朱啟莊。 |
